在建筑施工中，临时用电的安全、规范管理是保障工程顺利进行和人员安全的重中之重。不规范的电线接线与配电箱配置极易引发电击、火灾等严重事故。本文将系统性地阐述临时用电线路的接线方法、配电箱的标准化配置，并辅以关键图示，为施工现场提供清晰、安全的操作指南。
一、临时用电线路接线规范
1. 基本原则：三级配电、两级保护
施工现场临时用电必须严格执行“三级配电、两级保护”的原则。
- 三级配电：指设置总配电箱（一级箱）、分配电箱（二级箱）和开关箱（末端箱，三级箱）。电力输送顺序为：变压器 → 总配电箱 → 分配电箱 → 开关箱 → 用电设备。
- 两级保护：指在总配电箱和开关箱中必须装设漏电保护器，形成两级漏电保护系统，确保安全。
2. 线路敷设要求
架空敷设：应采用绝缘导线，并架设在专用电杆上。高度要求：施工现场≥4米，机动车道≥6米。电缆绑扎固定应使用绝缘子。
埋地敷设：电缆应穿钢管或PVC管保护，埋深不小于0.7米，并在电缆上下各铺设50mm厚的细沙，上部盖砖或盖板保护。过路时必须穿坚固保护管。
* 严禁：沿地面明敷、缠绕在脚手架或树木上、使用花线或胶质线。
3. 电缆选择与接线
电缆选择：必须使用五芯电缆（L1, L2, L3, N, PE），确保保护接零（TN-S系统）独立、完整。禁用四芯电缆外加一根线代替保护零线。
接线工艺：
* 颜色区分：相线（L）为黄、绿、红色；工作零线（N）为淡蓝色；保护零线（PE）为绿/黄双色线。严禁混用。
- 连接牢固：线路接头必须牢固可靠，并做绝缘包扎。推荐使用标准接线端子压接。
- 开关箱接线：必须遵循“一机、一闸、一漏、一箱”原则。即每台用电设备有自己专用的开关箱，箱内一个隔离开关、一个漏电保护器。
（图文示意点1：此处应配图展示三级配电系统框图，清晰标注总箱、分箱、开关箱的层级与连接关系）

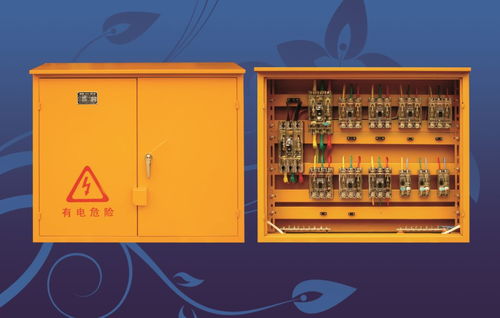

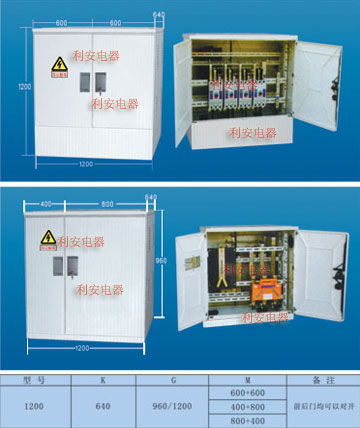

二、配电箱标准化配置详解
1. 配电箱分级与功能
总配电箱（一级箱）：靠近变压器或进场电源，负责整个施工现场的总电能分配和总保护。内设总隔离开关、总断路器、分路隔离开关及分路漏电保护器。
分配电箱（二级箱）：设在用电设备相对集中的区域（如楼层、加工区），负责一个区域的电能分配。内设总隔离开关、分路隔离开关及分路断路器（或漏电保护器）。
* 开关箱（三级箱）：直接控制每一台用电设备（如塔吊、电焊机、振动棒），是安全操作的最后一道关口。内设隔离开关和漏电保护器。
2. 内部电器配置关键
隔离开关：必须可见明显断开点，用于检修时隔离电源。严禁使用空气开关代替。
漏电保护器：
* 总箱：漏电动作电流>30mA，动作时间>0.1s（但两者乘积≤30mA·s）。
- 开关箱：漏电动作电流≤30mA，动作时间≤0.1s。在潮湿、金属容器内作业的设备，应选用≤15mA、≤0.1s的防溅型漏电保护器。
- 保护接零（PE）排：箱内必须设置独立的N线端子板和PE线端子板。所有设备的金属外壳必须通过PE线与PE排可靠连接。
3. 箱体安装与使用要求
安装位置：干燥、通风、无尘、无腐蚀、便于操作和检修。固定式箱体中心点距地面高度宜为1.4~1.6米。
防护与标识：箱体应坚固、防雨、防尘，有门有锁。箱体表面应有醒目的安全警示标志、分级编号、责任人及电话、系统接线图。
* 进出线：电缆进出口应设在箱体下底面，并加护套保护。箱内接线整齐，无绞接、露铜现象。
（图文示意点2：此处应配图展示一个标准的开关箱内部结构实拍或示意图，清晰标注隔离开关、漏电保护器、N排、PE排、进出线孔位）
（图文示意点3：此处应配图展示正确的电缆埋地敷设与架空敷设现场照片对比图）
三、安全
规范施工临时用电，核心在于：
- 系统规范：严格遵循“三级配电两级保护”的架构。
- 线路可靠：使用合格五芯电缆，正确敷设，接线牢固，色标分明。
- 箱体标准：电器选型匹配，安装规范，保护接零（PE）系统绝对独立、连续。
- 管理到位：定期检查、测试（特别是漏电保护器），杜绝私拉乱接，电工持证上岗。
只有将技术规范与管理措施紧密结合，才能筑起施工现场临时用电的安全防线，有效预防触电和电气火灾事故，保障生命财产安全与工程进度。
